在生活中，我们不能够保证每一次锂电池的电量都能够满足我们的使用，电池被过放电是经常遇到的事情。很多使用者不了解其实电池被过放电会影响电池的寿命。所以锂电池厂家设计了一套微功耗蓄电池过放电保护电路。该电路具有极低的检测电流（检测电流≤l.lmA）、保护电路动作后不再消耗电能、抗干扰能力强等优点。

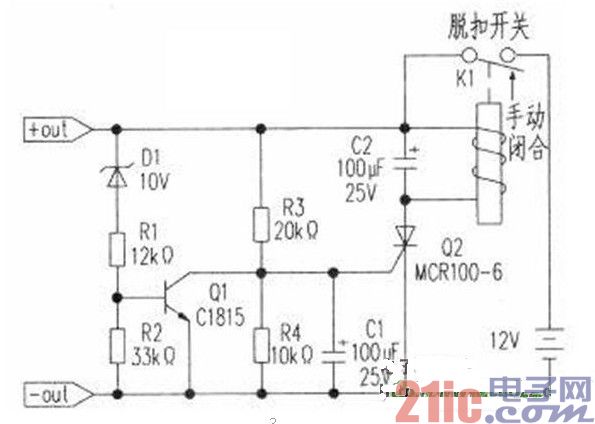

首先看看电路图
手动闭合脱扣开关Kl后，电路得电进入工作状态。首先因C1两端的电压不能突变，保持0V附近，02截止，当蓄电池电压>10.7V,稳压管D1导通，al饱和导通，Q2控制极因得不到触发电压而截止，K1不动作，蓄电池和后级电路处于闭合工作状态，当蓄电池电压<10.7V时，稳压管D1截止，Ql转为截止，电阻R3给电容C1充电。当C1两端电压达到0.6V左右时，可控硅Q2被触发导通，脱扣开关动作，断开后级负载电路。
其次是元件选择
脱扣开关可以选用彩电用带继电器电源开关，型号为KDC-A04-8Y,开关电流为双路5A,可以并联变为最大10A的工作电流，其内附电磁线圈直流电阻在 25Ω左右，实测线圈电压≥7V便可吸合。Ql选用MCR100-6,MCR100-6具有极为灵敏的控制极触发电流（触发电流为10μA~30μA）， 通态压降低的特点（在该电路实测压降为0.8V）。稳压管Dl的选值为保护电路动作电压减0.7V,如没有合适的稳压管可以用两只稳压管串联使用（该电路 动作时，Rl分压在0.2V以下，其压降可以忽略不计）。
说明
该电路检测电流≤1.1mA,主要是经R1支路电流在0.35mA~0.1mA,经R2支路电流在0.5mA~0.75mA,动作电流取决于所选脱扣开关K1的线圈的直流阻抗。本次试验用KDC-A04-8Y的动作电流约为400mA,动作时间不大于0.2秒。
虽然这样的设计非常不错，但是这里我们还是提醒电池使用者，不到万不得已的情况下请勿过放电电池，这样有损电池寿命！养成经常充电的好习惯！
